Reduktor przekładni zębatej stożkowej montowany na łapach serii K: kompletny przewodnik branżowy

Jiangsu Julian Reducer Co., Ltd. 2025.10.23
Jiangsu Julian Reducer Co., Ltd. Wiadomości branżowe

I. Wprowadzenie: Co to jest reduktlub przekładni zębatej stożkowej montowanej na łapach serii K?

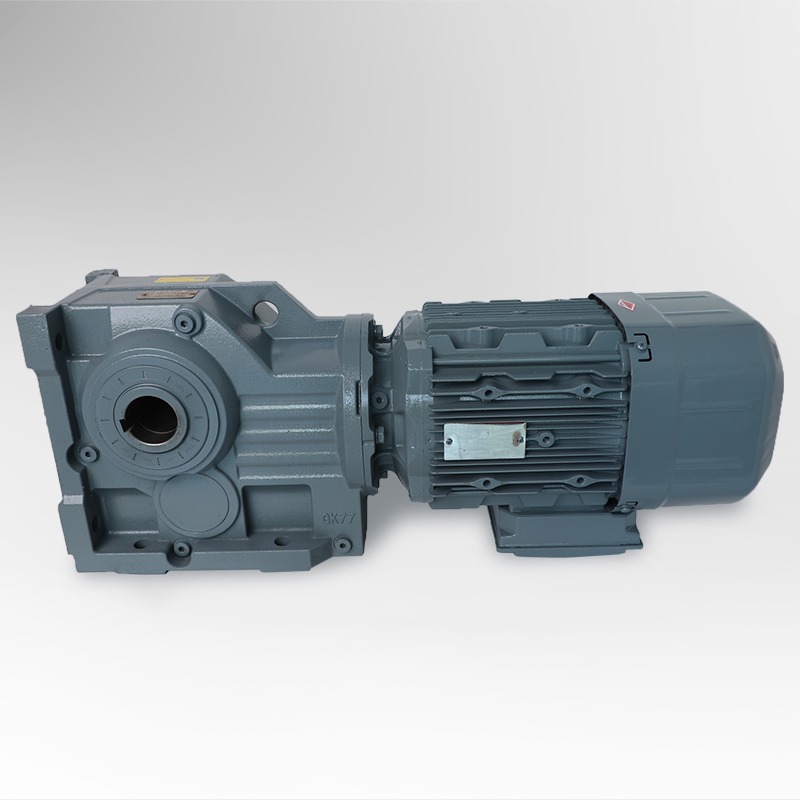

A Reduktor przekładni stożkowej spiralnej z wałem drążonym, montowany na łapach to rodzaj przemysłowego urządzenia przekładniowego zaprojektowanego w celu wydajnego przekształcania prędkości silnika w kontrolowany wyjściowy moment obrotowy. Łączy w sobie zalety spiralne koła zębate stożkowe , montaż na stopach , oraz konstrukcja wału drążonego w celu stworzenia kompaktowego, niezawodnego i wydajnego rozwiązania mechanicznego dla systemów przenoszenia mocy.

W swej istocie ten reduktor działa w oparciu o para przekładni stożkowych spiralnych do zmiany kierunku obrotu – zazwyczaj o 90 stopni – przy zachowaniu płynnego i cichego ruchu. The konstrukcja ze skosem spiralnym zapewnia doskonały rozkład obciążenia na zębach przekładni, redukując wibracje i hałas w porównaniu z tradycyjnymi przekładniami o prostym przekroju. To sprawia, że ​​reduktor doskonale nadaje się do zastosowań wymagających pracy ciągłej, gdzie istotna jest stabilność i wydajność.

The konfiguracja montowana na stopach pozwala na pewne zamocowanie reduktora na solidnym podłożu lub ramie maszyny, zapewniając precyzyjne ustawienie i minimalne wibracje podczas pracy. Ta funkcja upraszcza również instalację i konserwację, co czyni ją preferowanym wyborem w systemach przenośników, transporcie materiałów i maszynach zautomatyzowanych.

Kolejną kluczową cechą jest konstrukcja wyjściowa wału drążonego , co umożliwia bezpośredni montaż elementów napędzanych takich jak wały czy sprzęgła. To nie tylko oszczędza przestrzeń instalacyjną, ale także zmniejsza złożoność mechaniczną, eliminując potrzebę stosowania dodatkowych złączy. Rezultatem jest bardziej kompaktowy system o zwiększonej efektywności energetycznej i niezawodności mechanicznej.

Podsumowując, Reduktor przekładni stożkowej spiralnej z wałem drążonym, montowany na łapach jest niezbędnym elementem nowoczesnej inżynierii mechanicznej, oferującym równowagę mocy, precyzji i trwałości. Inteligentne połączenie przekładni stożkowej i oszczędzającej miejsce konstrukcji sprawia, że ​​jest to kamień węgielny w branżach wymagających płynnego przenoszenia momentu obrotowego i długoterminowej stabilności operacyjnej.

II. Projekt konstrukcyjny i zasada działania

1. Podstawowe elementy konstrukcyjne

Komponent Opis Funkcja w Reduktorze
Spiralne koła zębate stożkowe Precyzyjnie wycięte koła zębate z zakrzywionymi zębami rozmieszczonymi na osi 90°. Zapewnia płynne przenoszenie momentu obrotowego oraz redukuje hałas i wibracje.
Wyjście wału drążonego Centralny wał wyjściowy z otworem wewnętrznym. Umożliwia bezpośrednie połączenie z wałami napędzanymi, redukując przestrzeń montażową.
Podstawa montowana na stopach Solidna rama montażowa z otworami do ustawiania. Zapewnia wysoką stabilność i łatwy montaż na podstawach maszyn.
Układ łożyskowy Łożyska wałeczkowe lub stożkowe o dużej wytrzymałości. Przenosi obciążenia osiowe i promieniowe, zapewniając długą żywotność.
Struktura uszczelniająca Wielowarstwowa konstrukcja uszczelnienia z pierścieniami olejowymi. Zapobiega wyciekom smaru i zanieczyszczeniom.
Układ smarowania Kąpiel olejowa lub smarowanie smarem. Zmniejsza tarcie, zwiększa wydajność i wydłuża żywotność podzespołów.

2. Zasada działania

  • Stopień wejściowy – Silnik przekazuje moc obrotową do reduktora poprzez wał wejściowy lub połączenie kołnierzowe.
  • Interakcja przekładni stożkowej – Wał wejściowy współpracuje z a para przekładni stożkowych spiralnych , który zmienia kierunek ruchu, zwykle pod kątem prostym.
  • Wzmocnienie momentu obrotowego – Stosunek średnicy przekładni wejściowej i wyjściowej określa przełożenie redukcji, przekształcające sygnał wejściowy przy dużej prędkości na moc wyjściową przy niskiej prędkości i wysokim momencie obrotowym.
  • Wyjście przez wał drążony – Końcowy moment obrotowy jest przekazywany bezpośrednio do napędzanego sprzętu poprzez wał pusty , zapewniając dokładne przenoszenie momentu obrotowego i uproszczone sprzęganie.

3. Zalety konstrukcyjne systemu przekładni stożkowej spiralnej

The spiralny mechanizm napędowy z przekładnią stożkową pozwala na stopniowe zazębianie zębów, co skutkuje:

  • Niższy poziom wibracji i hałasu
  • Większa gęstość momentu obrotowego
  • Płynniejsze przenoszenie ruchu
  • Zwiększona trwałość

4. Analiza porównawcza: Seria K vs tradycyjne reduktory z wałem równoległym

Funkcja Spiralny reduktor przekładni stożkowej serii K Reduktor przekładni z wałem równoległym
Typ przekładni Przekładnie stożkowe spiralne (przekładnia 90°) Przekładnie śrubowe lub czołowe (inline)
Wydajność transmisji 96–98% 90–94%
Typ wału wyjściowego Wał drążony lub wał pełny Zwykle wał pełny
Metoda montażu Montaż na łapach lub montaż na kołnierzu Tylko do montażu na stopie
Gęstość momentu obrotowego Wysoka Średni
Poziom hałasu Niski (ze względu na zaangażowanie spirali) Wysokaer under heavy load
Przestrzeń instalacyjna Kompaktowy (konstrukcja kątowa) Większy ślad
Częstotliwość konserwacji Niski Umiarkowane
Idealne zastosowania Napędy przenośników, linie automatyki, mieszalniki Ogólne maszyny i pompy

5. Podsumowanie techniczne

The Reduktor przekładni stożkowej spiralnej z wałem drążonym, montowany na łapach integruje wysokowydajną przekładnię z solidnym systemem wsparcia, zapewniając jedno i drugie niezawodność momentu obrotowego i mechaniczna precyzja . Konstrukcja montowana na łapach zapewnia stabilność konstrukcyjną, a konfiguracja wału drążonego umożliwia bezpośrednie, elastyczne połączenie z napędzanym sprzętem – a wszystko to w kompaktowej obudowie, która nie wymaga konserwacji.

III. Zalety reduktora biegów serii K w zastosowaniach przemysłowych

1. Wysoka wydajność transmisji i gęstość mocy

Jedną z charakterystycznych cech Reduktor przekładni stożkowej spiralnej serii K jest jego wyjątkowa wydajność przenoszenia mocy. Dzięki precyzyjnej obróbce spiralne koła zębate stożkowe , urządzenie może osiągnąć współczynnik sprawności wynoszący 96% do 98% , znacznie wyższa niż w przypadku konwencjonalnych reduktorów śrubowych lub czołowych.

Parametr Reduktor serii K Tradycyjny reduktor
Wydajność transmisji 96–98% 90–94%
Wyjściowy moment obrotowy (względny) Wysoka Średni
Stabilność termiczna Znakomicie Średnia
Zużycie energii Niski Umiarkowane

2. Kompaktowa konstrukcja i optymalizacja przestrzeni

The konfiguracja pod kątem prostym z Reduktor przekładni stożkowej spiralnej z wałem drążonym, montowany na łapach umożliwia przesyłanie mocy pod kątem 90 stopni, co pozwala na bardziej kompaktowe układy maszyn . Ponieważ dane wyjściowe są dostarczane przez a wał pusty reduktor można podłączyć bezpośrednio do wału napędzanego bez dodatkowych złączek, co upraszcza konstrukcję mechaniczną, skraca czas montażu i minimalizuje punkty awarii.

3. Duża nośność i długa żywotność

The Mechanizm napędowy z przekładnią stożkową spiralną serii K wykorzystuje przekładnie ze stali hartowanej stopowej, które są szlifowane z dużą precyzją. W połączeniu z podstawa montowana na stopach i optimized układ łożysk może wytrzymać duże obciążenia promieniowe i osiowe ze stabilnością, zapewniając długą żywotność i stałą wydajność nawet w ciężkich warunkach.

4. Niski poziom hałasu i płynna praca

The konstrukcja spiralnej przekładni stożkowej pozwala na stopniowe zazębianie zębów, radykalnie redukując poziom hałasu i wibracji. To sprawia, że Reduktor przekładni stożkowej spiralnej z wałem drążonym, montowany na łapach nadaje się do środowisk wrażliwych na hałas, takich jak zautomatyzowane linie montażowe, maszyny farmaceutyczne i systemy robotyczne.

5. Łatwa instalacja i konserwacja

  • Konstrukcja montowana na łapach upraszcza instalację i wyrównywanie.
  • Wyjście na wał drążony umożliwia bezpośredni montaż bez demontażu innych elementów.
  • Uszczelniona obudowa chroni elementy wewnętrzne i zapobiega wyciekom smaru.

6. Wszechstronność w zastosowaniach przemysłowych

Przemysł Typowe zastosowanie Korzyści
Obsługa materiałów Przenośniki, windy, linie przesyłowe Kompaktowa konstrukcja, wysoki moment obrotowy
Systemy automatyki Robotyka, siłowniki, jednostki sterujące ruchem Precyzyjna regulacja prędkości, cicha praca
Przetwarzanie żywności i napojów Mieszalniki, linie pakujące Higieniczna i cicha praca
Górnictwo i wydobywanie Napędy pasowe, kruszarki Duża nośność, trwała konstrukcja
Tekstylia i drukowanie Rolki, podajniki, krajarki Płynny ruch, dokładna kontrola prędkości

7. Opłacalność i wartość w cyklu życia

Pomimo nieco wyższej inwestycji początkowej, Reduktor przekładni stożkowej spiralnej z wałem drążonym, montowany na łapach oferuje zmniejszone zużycie energii, niższe koszty konserwacji i dłuższą żywotność, zapewniając doskonały całkowity koszt posiadania (TCO).

8. Podsumowanie kluczowych zalet

Kluczowa funkcja Korzyści inżynieryjne
Spiralne koła zębate stożkowe Wysoka efficiency, smooth torque transfer
Podstawa montowana na stopach Łatwy montaż, wysoka stabilność
Wyjście wału drążonego Oszczędność miejsca, bezpośrednie połączenie
Wysoka Torque Density Skutecznie radzi sobie z ciężkimi ładunkami
Cicha praca Idealny do systemów automatyki i precyzyjnych
Niski Maintenance Długie okresy międzyobsługowe, wysoka niezawodność

IV. Porównanie z innymi typami reduktorów biegów

1. Porównanie według projektu konstrukcyjnego i typu przekładni

Typ reduktora Struktura przekładni Kąt transmisji Typowy montaż Typ wyjścia Główna zaleta
Reduktor przekładni stożkowej spiralnej z wałem drążonym, montowany na łapach Spiralne koła zębate stożkowe 90° (kąt prosty) Montaż na łapach lub montaż na kołnierzu Wał pusty lub pełny Wysoka efficiency, compact layout, quiet operation
Reduktor przekładni z wałem równoległym serii F Przekładnie śrubowe 0° (w linii) Montowany na stopach Solidny wał Wysoka efficiency, suitable for horizontal drives
Reduktor przekładni ślimakowej serii S Spiralne przekładnie ślimakowe 90° Stopa lub kołnierz Wał pusty Wysoka torque ratio, compact design
Reduktor przekładni śrubowej serii R Przekładnie śrubowe 0° (w linii) Montowany na stopach Solidny wał Płynna praca, wszechstronne zastosowanie
Reduktor przekładni planetarnej Przekładnie planetarne Zmienna Mocowane kołnierzowo Puste lub pełne Niezwykle wysoka gęstość momentu obrotowego, zwarta obudowa

2. Porównanie wydajności i wydajności

Parametr Skos spiralny serii K Spiralny Robak Planetarny
Wydajność (%) 96–98 94–97 70–85 95–98
Przeniesienie momentu obrotowego Wysoka Wysoka Średni Bardzo wysoki
Poziom hałasu Niski Niski Wysoka Średni
Wytwarzanie ciepła Minimalne Umiarkowane Wysoka Niski
Częstotliwość konserwacji Niski Umiarkowane Wysoka Niski

3. Elastyczność instalacji i wykorzystanie przestrzeni

Funkcja Reduktor serii K Reduktor serii F Robak Reducer
Orientacja montażu Poziomo lub pionowo Poziomy Poziomo lub pionowo
Typ połączenia Wał drążony lub wał pełny Solidny wał Only Wał pusty
Wymagania przestrzenne Kompaktowy Większy Kompaktowy
Łatwość instalacji Bardzo łatwe Umiarkowane Łatwe

4. Porównanie trwałości i konserwacji

Funkcja Seria K Spiralny Robak Planetarny
Materiał przekładni Hartowana stal stopowa Stal stopowa Brązowe koło ślimakowe Stal hartowana
Rodzaj smarowania Kąpiel olejowa lub smar Kąpiel olejowa Kąpiel olejowa Smar lub olej
Częstotliwość konserwacji Długie Umiarkowane Krótkie Długie
Oczekiwany okres użytkowania 20 000 godzin 15 000 godzin 10 000 godzin 25 000 godzin
Niezawodność Znakomicie Dobrze Umiarkowane Znakomicie

V. Parametry techniczne i przewodnik doboru

1. Ogólne dane techniczne

Parametr Typowy zasięg Opis
Współczynnik transmisji (i) 8,0 – 250 Określa prędkość wyjściową w stosunku do prędkości wejściowej. Wyższe przełożenia zapewniają wolniejszą moc wyjściową i wyższy moment obrotowy.
Moment wyjściowy (Nm) 200 – 50 000 Maksymalny moment obrotowy w zależności od wielkości modelu i stopnia przekładni.
Moc wejściowa (kW) 0,12 – 200 Nadaje się do małych silników automatyki i ciężkich napędów przemysłowych.
Wydajność (%) 96 – 98 Wysoka-efficiency design with spiral bevel gear engagement.
Pozycja montażowa M1 – M6 Wiele orientacji (pozioma, pionowa, do montażu na ścianie).
Typ wału wyjściowego Puste lub pełne Umożliwia bezpośrednie sprzęganie lub standardowe wyjście na wał.
Materiał przekładni Hartowana stal stopowa Precyzyjnie szlifowane i poddane obróbce cieplnej w celu zapewnienia trwałości.
Rodzaj smarowania Kąpiel olejowa or Synthetic Grease Zapewnia płynny ruch przekładni i zmniejszone tarcie.
Poziom hałasu (dB) ≤ 70 Cicha praca odpowiednia do środowisk wrażliwych na hałas.

2. Przegląd wymiarów według rozmiaru ramy

Rozmiar ramy Średnica wału wyjściowego (mm) Maksymalny moment obrotowy (Nm) Waga (kg) Typowa moc wejściowa (kW)
K37 25 200 18 0,12 – 0,55
K47 30 400 25 0,37 – 1,1
K57 35 700 35 0,75 – 2,2
K67 40 1300 50 1,5 – 4
K77 50 2700 85 3 – 7,5
K87 60 4800 120 5,5 – 15
K97 70 8000 200 7,5 – 22
K107 90 12 000 280 11 – 30
K127 100 18 000 400 15 – 45
K157 120 30 000 650 22 – 75
K167 140 42 000 900 30 – 132
K187 160 50 000 1200 37 – 200

3. Obliczanie przełożenia i prędkości wyjściowej

Prędkość wyjściową można obliczyć jako:

Prędkość wyjściowa (obr./min) = Prędkość silnika (obr./min) ÷ Przełożenie (i)

Na przykład przy silniku pracującym z prędkością 1500 obr./min i przełożeniu reduktora 50:1:

Prędkość wyjściowa = 1500 ÷ 50 = 30 obr./min

4. Kryteria wyboru i względy inżynieryjne

Czynnik wyboru Wskazówki inżynieryjne
Typ obciążenia Wybierz przełożenie przekładni i moment obrotowy w oparciu o obciążenia ciągłe, przerywane lub udarowe.
Godziny otwarcia Do pracy ciągłej należy używać modeli o wysokiej wydajności.
Orientacja instalacji Zapewnij właściwy poziom smarowania przy montażu poziomym lub pionowym.
Temperatura otoczenia Wybierz lepkość oleju odpowiednią dla niskich (<0°C) lub wysokich (>40°C) temperatur.
Wymagania dotyczące współczynnika prędkości Wysokaer ratios for torque amplification; lower ratios for speed-driven systems.
Połączenie wału Do zwartej integracji należy używać wału drążonego lub wału pełnego do tradycyjnych sprzęgieł.
Częstotliwość konserwacji Wybierz modele z uszczelnionym smarowaniem w trudno dostępnych miejscach.

5. Opcjonalne konfiguracje i dostosowywanie

  • Typy wejść: kołnierz silnika, pełny wał wejściowy lub adapter sprzęgający
  • Opcje montażu: poziomy, pionowy, ścienny lub kołnierzowy
  • Wykonania wyjściowe: wał drążony z tarczą skurczową, wał pełny z wpustem lub połączenie wielowypustowe
  • Układy chłodzenia: obieg oleju lub chłodzenie zewnętrzne przy dużym obciążeniu/prędkości
  • Opcje uszczelnienia: wzmocnione uszczelki do środowisk zapylonych lub wilgotnych
  • Obróbka powierzchniowa: powłoka odporna na korozję do zastosowań morskich lub spożywczych

6. Przykładowy przypadek selekcji

Zastosowanie: System przenośników dla linii pakującej

Moc silnika: 4 kW

Wymagana prędkość wyjściowa: 30 obr./min

Tryb pracy: ciągły, 16 godzin/dzień

Obliczony wymagany współczynnik = 1500 ÷ 30 = 50:1

Idealny wybór: K67 or K77 seria o przełożeniu 50:1 zapewniającym wystarczający margines momentu obrotowego i długoterminową stabilność.

VI. Wskazówki dotyczące konserwacji i optymalizacji wydajności

1. Znaczenie konserwacji zapobiegawczej

Regularna konserwacja zapobiegawcza zapewnia ciągłą pracę, zmniejsza koszty napraw i wydłuża żywotność.

2. Zalecany harmonogram konserwacji

Przedmiot konserwacji Częstotliwość Opis Cel
Kontrola smarowania Co 500 godzin Sprawdź poziom i jakość oleju Zapobiegaj tarciu na sucho i przegrzaniu
Wymiana oleju Co 3 000–5 000 godzin Opróżnij i napełnij zalecanym syntetycznym olejem przekładniowym Utrzymaj lepkość i zmniejsz zużycie przekładni
Kontrola pieczęci Co 2000 godzin Sprawdź, czy nie ma wycieków oleju Zapewnij integralność i czystość obudowy
Kontrola stanu łożyska Co 4000 godzin Słuchaj hałasu lub wibracji; wymienić w razie potrzeby Unikaj niewspółosiowości wału i utraty wydajności
Dokręcenie elementu złącznego Co 1000 godzin Sprawdź śruby i wkręty mocujące Zapobiegaj poluzowaniu na skutek wibracji
Monitorowanie temperatury Ciągłe Utrzymuj temperaturę roboczą poniżej 90°C Unikaj utleniania oleju i zmęczenia materiału
Czyszczenie i usuwanie kurzu Miesięcznie Usuń zewnętrzny kurz lub zanieczyszczenia Popraw odprowadzanie ciepła

3. Zarządzanie smarowaniem

  • Stosuj wysokiej jakości olej syntetyczny (ISO VG 150–320)
  • Sprawdź poziom oleju w środkowym punkcie wziernika
  • Instalacje pionowe mogą wymagać nieco więcej oleju
  • Wymień zdegradowany lub zanieczyszczony olej
  • Niskie temperatury: stosować oleje z dodatkami zapobiegającymi zamarzaniu
  • Wysoka prędkość/duże obciążenie: rozważ obieg oleju lub chłodzenie zewnętrzne

4. Kontrola temperatury i wibracji

Parametr Normalny zakres Działanie w przypadku przekroczenia
Temperatura pracy 60°C – 85°C Sprawdź jakość oleju, chłodzenie i wyrównanie
Amplituda wibracji < 4,5 mm/s Sprawdź łożyska i ustawienie przekładni
Poziom hałasu ≤ 70 dB Sprawdź smarowanie i kontakt zazębienia przekładni

5. Integralność osiowania i instalacji

  • Upewnij się, że podstawa jest płaska, sztywna i wolna od wibracji
  • Dokładnie wyosiuj wały silnika i wejściowe
  • Sprawdź, czy wał drążony jest dobrze osadzony
  • Obróć reduktor ręcznie przed włączeniem zasilania

6. Techniki optymalizacji wydajności

  • Zoptymalizuj rozkład obciążenia przekładni
  • Utrzymuj odpowiedni przepływ powietrza i chłodzenie
  • Skróć czas bezczynności
  • Użyj analizy oleju, aby wcześnie wykryć zużycie
  • Wykonuj okresową analizę hałasu w celu wykrycia wżerów

7. Rozwiązywanie typowych problemów

Objaw Możliwa przyczyna Zalecane działanie
Nadmierny hałas Niewspółosiowość przekładni, degradacja oleju Wyrównaj koła zębate, wymień smar
Przegrzanie Niski oil level, poor ventilation Uzupełnij olej, popraw chłodzenie
Wyciek oleju Zużyte uszczelki lub luźne mocowania Wymienić uszczelki, dokręcić korki
Wibracje lub wstrząsy Niezrównoważone obciążenie lub zużyte łożyska Zrównoważ obciążenie, wymień łożyska
Zmniejszony wyjściowy moment obrotowy Zużycie lub poślizg przekładni Sprawdź zęby przekładni, wymień uszkodzone części

VII. Wniosek: dlaczego reduktor biegów serii K to niezawodny wybór

1. Połączenie mocy, precyzji i wydajności

The Reduktor przekładni stożkowej spiralnej z wałem drążonym, montowany na łapach zapewnia wysoką wydajność (96–98%), płynne przenoszenie momentu obrotowego i cichą pracę, dzięki czemu idealnie nadaje się do automatyki, przenośników i maszyn przemysłowych.

2. Długoterminowa trwałość i obniżone koszty konserwacji

  • Przekładnie ze stali hartowanej
  • Zoptymalizowany układ łożysk
  • Wzmocniony system uszczelniający
  • Modułowa konstrukcja obudowy ułatwiająca serwisowanie

3. Szerokie możliwości adaptacji przemysłowej

Sektor aplikacji Przykładowe zastosowania
Obsługa materiałów Napędy przenośników, zautomatyzowane systemy magazynowe
Maszyny włókiennicze Przędzarki do przędzy, przewijarki do tkanin
Przemysł spożywczy i napojów Maszyny pakujące, mieszalniki, linie rozlewnicze
Przetwarzanie chemiczne Mieszadła, pompy, systemy mieszające
Energia Odnawialna Trackery słoneczne, przenośniki biomasy
Górnictwo i wydobywanie Napędy pasowe, kruszarki, screening machines

4. Zalety inżynieryjne w skrócie

Funkcja Skos spiralny serii K Spiralny Gear Reducer Robak Gear Reducer
Wydajność 96–98% 94–96% 60–85%
Gęstość momentu obrotowego Bardzo wysoki Wysoka Umiarkowane
Wymagania przestrzenne Kompaktowy Right-Angle Inline, większa powierzchnia Kompaktowy, less efficient
Poziom hałasu Niski Umiarkowane Niski
Żywotność usługi 20 000–30 000 godzin 15 000–20 000 godzin 8000–12,000 hrs
Elastyczność montażu Wielokierunkowy Ograniczona Poziomy only

5. Ekologiczne przenoszenie mocy

Wysoka wydajność zmniejsza straty energii, minimalizuje wytwarzanie ciepła i zmniejsza zużycie smaru, wspierając zrównoważony rozwój w operacjach przemysłowych.

6. Perspektywy na przyszłość

Oczekuje się, że przyszłe wersje serii K będą oferować wyższą gęstość momentu obrotowego, niższy poziom hałasu i zintegrowane cyfrowe czujniki monitorujące na potrzeby konserwacji predykcyjnej.

7. Ostatnie przemyślenia

The Reduktor przekładni stożkowej spiralnej z wałem drążonym, montowany na łapach pozostaje zaawansowanym technicznie, energooszczędnym i opłacalnym rozwiązaniem zapewniającym spójne moc, precyzja i niezawodność w różnych branżach.

Często zadawane pytania

1. Jaka jest główna zaleta reduktora przekładni zębatej stożkowej montowanej na łapach serii K?

Podstawową zaletą jest połączenie wysoka wydajność, zwarta konstrukcja kątowa i moc wyjściowa wału drążonego , co pozwala na płynne przenoszenie momentu obrotowego, niski poziom hałasu i oszczędność miejsca podczas montażu.

2. Jak wybrać odpowiedni reduktor przekładni stożkowej z wałem drążonym na łapach serii K do mojego zastosowania?

Wybór powinien opierać się na takich czynnikach jak wymagany moment obrotowy, przełożenie przekładni, moc wejściowa, orientacja montażu i środowisko pracy . Prawidłowe ustawienie, obliczenie obciążenia i zarządzanie smarowaniem są niezbędne dla optymalnej wydajności.

3. Jaka konserwacja jest zalecana, aby przedłużyć żywotność reduktora serii K?

Regularna konserwacja zapobiegawcza obejmuje:

  • Sprawdzanie i wymiana smar
  • Kontrola uszczelnienia, łożyska i elementy złączne
  • Monitorowanie temperatura, hałas i wibracje
  • Zapewnienie prawidłowego wyrównanie i rozkład obciążenia
