Co to jest reduktor przekładni stożkowej z wałem drążonym serii JKAF?

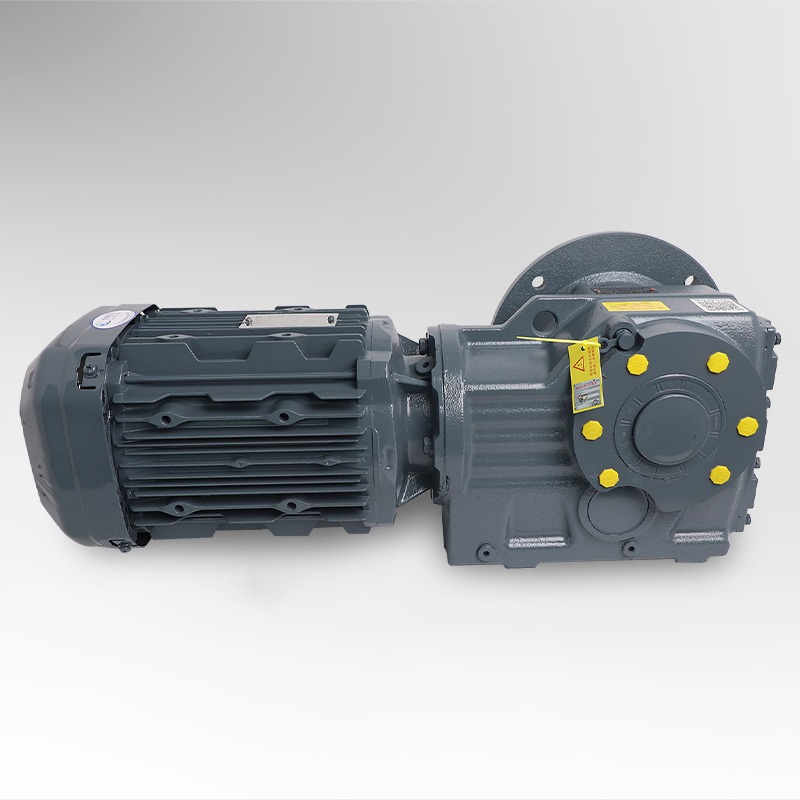

I. Przegląd reduktora przekładni stożkowej z wałem drążonym serii JKAF

W dziedzinie nowoczesnej inżynierii mechanicznej kluczowymi priorytetami w projektowaniu przeniesienia mocy stały się wydajność, precyzja i optymalizacja przestrzeni. The Reduktor przekładni stożkowej z wałem drążonym serii JKAF reprezentuje wyrafinowane rozwiązanie, które łączy w sobie zwartą konstrukcję, płynne przenoszenie momentu obrotowego i niezawodne działanie. Seria ta została zaprojektowana w celu zapewnienia przenoszenia ruchu pod kątem prostym przy minimalnych stratach energii, co czyni ją idealnym komponentem do systemów automatyki i maszyn przemysłowych, które wymagają stabilności i długiej żywotności.

W odróżnieniu od tradycyjnych reduktorów z osią równoległą, Reduktor przekładni stożkowej z wałem drążonym serii JKAF przyjmuje konfigurację kątową. Dzięki zestawowi spiralnych przekładni stożkowych zmienia kierunek mocy napędu o 90 stopni, oferując zarówno wydajność mechaniczną, jak i elastyczność montażu. Konstrukcja wału drążonego dodatkowo upraszcza integrację z istniejącymi układami napędowymi, umożliwiając bezpośrednie połączenie z wałami napędzanymi, zmniejszając w ten sposób potrzebę stosowania dodatkowych sprzęgieł lub złączy.

A Napęd z przekładnią stożkową spiralną z wałem drążonym zapewnia kilka kluczowych korzyści:

• Minimalneizuje błędy wyrównania pomiędzy komponentami.
• Pozwala na łatwy montaż i demontaż.
• Optymalizuje przenoszenie momentu obrotowego poprzez bezpośrednie połączenie.

Te cechy razem sprawiają, że Reduktor przekładni stożkowej z wałem drążonym serii JKAF preferowany wybór w branżach wymagających precyzyjnego przenoszenia mocy w ograniczonych przestrzeniach, takich jak maszyny pakujące, systemy przenośników i automatyka robotyczna.

Kolejną zauważalną zaletą tej konstrukcji jest jej stabilność mechaniczna przy dużych obciążeniach. Spiralny układ przekładni stożkowej zapewnia ciągłe zazębienie zębów, co prowadzi do płynniejszej pracy i zmniejszenia wibracji. To nie tylko obniża poziom hałasu, ale także wydłuża żywotność łożysk i zwiększa trwałość całego układu przekładni.

Ponadto, Reduktor skosu z wałem drążonym pod kątem prostym konstrukcja pozwala inżynierom efektywnie wykorzystać dostępną przestrzeń instalacyjną. Zapewnia elastyczność układu systemu — niezależnie od tego, czy jest montowany pionowo, poziomo czy odwrócony — a konfiguracja wału drążonego umożliwia zastosowanie w zastosowaniach z wałem przelotowym, w których wał wyjściowy musi być podłączony bezpośrednio do napędzanego elementu.

W wielu zastosowaniach Reduktor przekładni stożkowej z wałem drążonym serii JKAF działa jako pomost pomiędzy kompaktową konstrukcją a wysokim momentem obrotowym. Jego zdolność do wytrzymywania znacznych obciążeń przy jednoczesnym zachowaniu precyzyjnej przekładni kątowej zapewnia stałą wydajność w różnych warunkach pracy. Niezależnie od tego, czy jest stosowany w zautomatyzowanych liniach produkcyjnych, mechanicznych systemach transportu, czy w niestiardowych instalacjach przemysłowych, reduktor ten zapewnia mechaniczną precyzję i niezawodność operacyjną wymaganą przez nowoczesny przemysł.

Ogólnie rzecz biorąc, Reduktor przekładni stożkowej z wałem drążonym serii JKAF to technicznie zaawansowane i wydajne rozwiązanie, które odzwierciedla ciągłą ewolucję systemów sterowania ruchem — łącząc wydajność kąta prostego, możliwość adaptacji wału drążonego i precyzję ukosowania spiralnego w jeden zintegrowany mechanizm napędowy.

II. Definicja i skład strukturalny

The Reduktor przekładni stożkowej z wałem drążonym serii JKAF to precyzyjnie zaprojektowane mechaniczne urządzenie transmisyjne zaprojektowane do przekształcania sygnału wejściowego o dużej prędkości i niskim momencie obrotowym na sygnał wyjściowy o niskiej prędkości i wysokim momencie obrotowym, przy jednoczesnym zachowaniu dokładnej orientacji pod kątem prostym. Jest to kluczowy element wielu systemów automatyki i sterowania ruchem, w których krytyczna jest zarówno wydajność energetyczna, jak i zwartość przestrzenna.

U podstaw tego typu reduktora wykorzystuje się: mechanizm przekładni stożkowej spiralnej do przenoszenia ruchu pomiędzy przecinającymi się wałami, zazwyczaj pod kątem 90°. Zęby spiralnej przekładni stożkowej mają zakrzywiony profil, co pozwala na stopniowe zazębianie się zębów, płynniejszy obrót i cichszą pracę w porównaniu z alternatywnymi przekładniami stożkowymi.

The wał pusty konfiguracja odróżnia tę serię od konwencjonalnych reduktorów z wałem pełnym. Zamiast przenosić moment obrotowy przez nieruchomy wał, wydrążona konstrukcja umożliwia bezpośrednie połączenie z wałem napędzanej maszyny – upraszczając osiowanie, zmniejszając koszty sprzęgania i umożliwiając oszczędzającą miejsce instalację w ciasnych miejscach.

II.1 Podstawowe elementy konstrukcyjne

• Zespół wału wejściowego: Otrzymuje moc mechaniczną z silnika lub źródła napędu. Łączy się on ze spiralnym kołem zębatym stożkowym i przenosi ruch obrotowy na stopień przekładni głównej.
• Zestaw przekładni zębatej stożkowej spiralnej: Serce mechanizmu. Zazębienie spiralnych kół zębatych stożkowych umożliwia przenoszenie momentu obrotowego pomiędzy prostopadłymi wałami, umożliwiając płynny przepływ mocy pod kątem prostym.
• Pusty wał wyjściowy: Pełni funkcję części napędzanej reduktora, umożliwiając bezpośrednią integrację z maszynami zewnętrznymi. Wewnętrzny otwór mieści wał napędzany, zapewniając stabilne przenoszenie momentu obrotowego i dokładność ustawienia.
• Obudowa (korpus skrzyni biegów): Zwykle wykonane z żeliwa o wysokiej wytrzymałości lub precyzyjnie obrobionego stopu aluminium, zapewniające doskonałą sztywność, tłumienie drgań i rozpraszanie ciepła.
• System łożysk i uszczelnień: Wyposażone w łożyska o dużym obciążeniu i podwójne uszczelki wargowe, które zapobiegają wyciekom oleju, zmniejszają tarcie i wydłużają żywotność przy ciągłej pracy.
• System smarowania: Wewnętrzny mechanizm smarowania w kąpieli olejowej lub smarze stałym zapewnia ciągłą ochronę styków przekładni, zmniejszając zużycie i utrzymując stałą wydajność przez długie okresy eksploatacji.

II.2 Charakterystyka techniczna

The Reduktor przekładni stożkowej z wałem drążonym serii JKAF jest definiowana przez równowagę pomiędzy wyjściowy moment obrotowy , kompaktowa konstrukcja , i precyzja operacyjna . Obsługuje wysokie współczynniki redukcji, minimalizując jednocześnie luz mechaniczny.

Niektóre z jego typowych właściwości technicznych obejmują:

• Wysoka gęstość momentu obrotowego na jednostkę objętości.
• Kompaktowa konfiguracja pod kątem prostym.
• Płynna i cicha praca.
• Wysoka sprawność transmisji (do 96–98%).
• Uproszczona instalacja dzięki pustej konstrukcji wyjściowej.
• Modułowa elastyczność montażu dla różnorodnych układów przemysłowych.

II.3 Tabela parametrów porównawczych

II.4 Jakość materiału i produkcji

Aby zapewnić integralność mechaniczną i precyzję działania, koła zębate w Reduktor przekładni stożkowej z wałem drążonym serii JKAF są zwykle wykonane ze stali stopowej nawęglanej. Koła te poddawane są nawęglaniu, hartowaniu i szlifowaniu dokładnemu, aby uzyskać optymalną twardość powierzchni i minimalne odkształcenie zębów.

Materiał obudowy został starannie dobrany tak, aby był odporny na odkształcenia pod obciążeniem i minimalizował wibracje podczas pracy. W wielu zastosowaniach przemysłowych ogólna sztywność obudowy ma kluczowe znaczenie dla utrzymania współosiowości zestawu przekładni zębatej stożkowej spiralnej, zapewniając stabilne i dokładne przenoszenie momentu obrotowego przez długi czas użytkowania.

II.5 Podsumowanie korzyści strukturalnych

• Kompaktowa i modułowa konstrukcja zmniejsza powierzchnię systemu.
• Wyjście wału drążonego upraszcza montaż i zwiększa elastyczność instalacji.
• Włączenie spiralnej przekładni stożkowej zapewnia ciche i efektywne przenoszenie mocy.
• Wysokiej jakości uszczelnienie i smarowanie przedłużyć żywotność.
• Zoptymalizowany rozkład momentu obrotowego obsługuje ciężkie i ciągłe operacje.

W istocie Reduktor przekładni stożkowej z wałem drążonym serii JKAF stanowi syntezę wydajności mechanicznej, konstrukcji oszczędzającej miejsce i wysokiej precyzji działania. Jego skład strukturalny i projekt inżynieryjny odzwierciedlają głębokie zrozumienie wymagań dotyczących przenoszenia mocy w nowoczesnych zautomatyzowanych systemach, co pozycjonuje go jako niezawodny kamień węgielny zastosowań napędów kątowych w różnych dziedzinach przemysłu.

III. Cechy użytkowe i parametry techniczne

The Reduktor przekładni stożkowej z wałem drążonym serii JKAF został zaprojektowany, aby zapewnić wyjątkową wydajność mechaniczną w wymagających warunkach przemysłowych. Jego inżynieria łączy w sobie precyzyjną przekładnię, zoptymalizowaną geometrię obudowy i doskonałą zdolność przenoszenia momentu obrotowego. Każdy aspekt reduktora odzwierciedla staranne rozważenie trwałości, niezawodności i efektywności przestrzennej – kluczowych czynników w nowoczesnych systemach automatyki i przenoszenia mocy.

III.1 Wydajność przenoszenia wysokiego momentu obrotowego

The Reduktor przekładni stożkowej z wałem drążonym serii JKAF osiąga wyjątkowo wysoką gęstość momentu obrotowego dzięki zoptymalizowanej geometrii spiralnych przekładni stożkowych. W przeciwieństwie do konwencjonalnych prostych przekładni stożkowych, spiralny profil zębów umożliwia ciągłe zazębianie się wielu zębów podczas obrotu. To wielopunktowe sprzężenie znacznie zwiększa nośność, zapewniając jednocześnie płynny ruch przy minimalnych wibracjach.

Konstrukcja spiralnej przekładni stożkowej zmniejsza również obciążenia udarowe i równomiernie rozkłada naprężenia wzdłuż powierzchni zęba. W rezultacie efektywność przenoszenia momentu obrotowego zwykle waha się pomiędzy 96% i 98% , w zależności od przełożenia skrzyni biegów i warunków smarowania. Ta wysoka sprawność przyczynia się do niższego zużycia energii i zmniejszonego wytwarzania ciepła podczas pracy – są to dwa krytyczne czynniki zapewniające stabilność wydajności w długich cyklach pracy.

III.2 Kompaktowa konstrukcja i wykorzystanie przestrzeni

Charakterystyczną zaletą Reduktor przekładni stożkowej z wałem drążonym serii JKAF jest jego kompaktowa i modułowa konfiguracja pod kątem prostym. Połączenie wał pusty i spiralna przekładnia stożkowa układ minimalizuje długość osiową układu napędowego, dzięki czemu jest szczególnie odpowiedni do instalacji o ograniczonej przestrzeni lub z wieloma stopniami przekładni.

The kompaktowa przekładnia zębata stożkowa koncepcja umożliwia bezpośrednie połączenie wałów bez sprzęgieł, co nie tylko upraszcza instalację, ale także poprawia mechaniczne osiowanie. Taka konstrukcja redukuje źródła wibracji i zapobiega awariom związanym z niewspółosiowością, powszechnym w tradycyjnych systemach.

III.3 Niski poziom hałasu i płynna praca

Użycie spiralna przekładnia stożkowas zamiast prostych kół zębatych zapewnia płynniejsze działanie zazębienia. Spiralna konstrukcja zapewnia stopniowe zazębianie zębów, skutecznie redukując obciążenia udarowe i wibracje podczas obrotu. W rezultacie hałas podczas pracy jest znacznie niższy – zazwyczaj poniżej 65 dB w standardowych warunkach obciążenia.

W połączeniu z precyzyjną obróbką i zaawansowanymi systemami łożysk, Reduktor przekładni stożkowej z wałem drążonym serii JKAF utrzymuje stałą dokładność obrotu i kontrolę hałasu nawet przy dużych prędkościach. Cicha i stabilna praca sprawia, że ​​doskonale nadaje się do stosowania w automatyce, pakowaniu i sprzęcie do przetwarzania żywności, gdzie hałas i wibracje otoczenia są ściśle regulowane.

III.4 Stabilność termiczna i właściwości smarne

Efektywne odprowadzanie ciepła jest kolejnym krytycznym czynnikiem zapewniającym długoterminową niezawodność. Obudowa skrzyni biegów Reduktor przekładni stożkowej z wałem drążonym serii JKAF został zaprojektowany z gładkimi powierzchniami zewnętrznymi i materiałami o wysokiej przewodności cieplnej, aby poprawić naturalne chłodzenie konwekcyjne.

Wewnętrzne powierzchnie stykowe przekładni są smarowane za pomocą ciągłej kąpieli olejowej lub układu smaru, co zapewnia pełną ochronę spiralnych przekładni stożkowych pod dużym obciążeniem. Właściwe smarowanie pomaga również utrzymać stałą wydajność i minimalizuje zużycie, szczególnie podczas pracy z dużą prędkością lub wysokim momentem obrotowym.

III.5 Porównanie parametrów technicznych

III.6 Podsumowanie zalet mechanicznych

• Wysoki stosunek momentu obrotowego do masy: Umożliwia potężną moc wyjściową nawet przy kompaktowych wymiarach.
• Konfiguracja pod kątem prostym: Umożliwia elastyczny układ systemu i łatwą integrację z zespołami o ograniczonej przestrzeni.
• Wyjście wału drążonego: Upraszcza połączenia mechaniczne i zmniejsza ryzyko nieprawidłowego współosiowości.
• Wysoka precyzja i niski poziom hałasu: Zapewnia stabilną pracę przy ciągłym obciążeniu.
• Długa żywotność: Osiągnięto to dzięki hartowanym przekładniom, precyzyjnym łożyskom i skutecznemu smarowaniu.

III.7 Wydajność zorientowana na zastosowanie

Jednym z powodów Reduktor przekładni stożkowej z wałem drążonym serii JKAF jest szeroko stosowany w nowoczesnych układach mechanicznych, ze względu na jego zdolność do dostosowywania się do różnych warunków obciążenia przy jednoczesnym zachowaniu stałej wydajności mechanicznej. Jego wydajność pozostaje stabilna nawet przy zmiennym momencie obrotowym lub przerywanych cyklach pracy — jest to cecha szczególnie cenna w automatyce przenośników, zrobotyzowanych przegubach i maszynach napędzanych serwo.

Połączenie Precyzja skosu spiralnego , wał pusty connectivity , i przekładnia kątowa sprawia, że ta seria jest kamieniem węgielnym dla inżynierów poszukujących niezawodności działania i integracji kompaktowej konstrukcji.

IV. Mechanizm roboczy i przenoszenie mocy

The Reduktor przekładni stożkowej z wałem drążonym serii JKAF działa w oparciu o wyrafinowany system konwersji momentu obrotowego pod kątem prostym, zaprojektowany w celu uzyskania precyzyjnej kontroli ruchu przy jednoczesnej minimalizacji strat energii. Proces przenoszenia mocy obejmuje efektywną interakcję spiralnych kół zębatych stożkowych, precyzyjnych łożysk i pustej w środku konstrukcji wyjściowej, która umożliwia bezpośrednie mechaniczne połączenie z napędzanym sprzętem.

IV.1 Zasada przekładni spiralnej stożkowej

W sercu Reduktor przekładni stożkowej z wałem drążonym serii JKAF leży zestaw spiralna przekładnia stożkowas , które służą jako kluczowe elementy mechaniczne do przenoszenia ruchu pod kątem prostym. W przeciwieństwie do prostych przekładni stożkowych, spiralne przekładnie stożkowe mają zakrzywione i ukośne zęby, które zazębiają się stopniowo w obszarze styku. Zapewnia to płynne przenoszenie momentu obrotowego i ciągły podział obciążenia pomiędzy wieloma zębami, znacznie zmniejszając siły uderzenia i hałas mechaniczny.

Podczas pracy moc wchodzi przez wał wejściowy połączony z mniejszym spiralnym skosem zębnik . Ten zębnik współpracuje z większym skosem przekładnia koronna zamontowany na drążonym wale wyjściowym. Zazębienie tych dwóch kół zębatych zmienia kierunek przepływu mocy o 90 stopni, umożliwiając przenoszenie momentu obrotowego prostopadle przy jednoczesnym zwiększaniu jego wielkości w zależności od wybranego przełożenia.

Ta spiralna konfiguracja poprawia również utrzymanie smaru na styku zębów, ponieważ zakrzywione zęby tworzą film olejowy podczas obrotu, zapewniając stałą kontrolę tarcia i odporność na zużycie. Rezultatem jest wyjątkowo płynne przenoszenie momentu obrotowego przy minimalnych wibracjach – cecha charakterystyczna Reduktor przekładni stożkowej z wałem drążonym serii JKAF .

IV.2 Przepływ sił i rozkład obciążenia

Po wprowadzeniu energii obrotowej na wał wejściowy, spiralna przekładnia stożkowa drive przenosi moment obrotowy poprzez stopniowy kontakt toczny. Kierunek siły podąża po linii śrubowej od zębów przekładni wejściowej do powierzchni przekładni wyjściowej, skutecznie rozpraszając obciążenia promieniowe i osiowe na łożyskach.

Równomierny rozkład obciążenia jest niezbędny do zmniejszenia zlokalizowanych punktów naprężeń, szczególnie w warunkach wysokiego momentu obrotowego. W przeciwieństwie do systemów o prostym cięciu, w których często występują strefy skoncentrowanego ciśnienia, konfiguracja spiralna umożliwia Reduktor przekładni stożkowej z wałem drążonym serii JKAF aby utrzymać stabilną wydajność przy obciążeniach zmiennych lub udarowych.

Użycie łożyska stożkowe i precyzyjne wsporniki oporowe zapewnia prawidłowe pochłanianie sił osiowych generowanych przez ruch spiralny, wydłużając żywotność łożyska i przekładni. Ta cecha sprawia, że ​​reduktor szczególnie dobrze nadaje się do ciężkich i precyzyjnych operacji, takich jak przenośniki, urządzenia podnoszące i systemy pozycjonowania wspomagane serwomechanizmem.

IV.3 Funkcja konstrukcji wału drążonego

The Jednostka redukcyjna skosu z pustym rdzeniem oferuje wyraźną przewagę inżynieryjną, eliminując potrzebę stosowania łącznika pośredniego lub adaptera. Zamiast tego wał napędzany można włożyć bezpośrednio w otwór drążony wału wyjściowego, zabezpieczając go za pomocą wpustów, zacisków lub tarcz skurczowych.

Konstrukcja ta poprawia koncentryczność i dokładność współosiowości pomiędzy elementami napędowymi i napędzanymi, zmniejszając straty w przekładni spowodowane przesunięciem lub niewspółosiowością. Dodatkowo konstrukcja wału drążonego minimalizuje bezwładność obrotową, umożliwiając reduktorowi szybką reakcję na wahania momentu obrotowego – jest to kluczowa cecha w systemach dynamicznych, takich jak przeguby robotyczne lub zautomatyzowane przenośniki.

Kolejną korzyścią jest możliwość integracji zastosowań z wałem przelotowym. Na przykład w systemie z podwójnym napędem lub systemem przelotowym wał drążony umożliwia bezpośrednie połączenie dodatkowego elementu napędzanego (takiego jak koło pasowe lub wtórna przekładnia), zapewniając elastyczność mechaniczną bez zwiększania powierzchni maszyny.

IV.4 Ścieżka mechaniczna i konwersja energii

• Etap 1: Wał wejściowy otrzymuje energię obrotową z silnika lub napędu głównego.
• Etap 2: Spiralny zębnik stożkowy sprzęga się z większym kołem stożkowym, przekierowując ruch pod kątem 90°.
• Etap 3: Moment obrotowy jest wzmacniany proporcjonalnie do przełożenia redukcji określonego przez geometrię przekładni.
• Etap 4: Wydrążony wał wyjściowy przenosi moment obrotowy bezpośrednio na napędzany element, kończąc proces przenoszenia mocy.

IV.5 Analiza porównawcza mechanizmów przekładniowych

IV.6 Podsumowanie zalet przenoszenia mocy

• Wysoka wydajność mechaniczna — minimalne straty mocy na ścieżce transmisji.
• Płynny moment obrotowy — ciągły kontakt spiralny eliminuje skoki drgań.
• Kompaktowa konfiguracja pod kątem prostym — zmniejsza powierzchnię instalacyjną.
• Zwiększona trwałość — hartowane spiralne przekładnie stożkowe i wytrzymałe łożyska zapewniają długowieczność.
• Elastyczna integracja — wał drążony umożliwia połączenie bezpośrednie lub przelotowe.

V. Typowe zastosowania przemysłowe

The Reduktor przekładni stożkowej z wałem drążonym serii JKAF jest powszechnie uznawana za zdolność adaptacji w wielu sektorach przemysłu. Konstrukcja przekładni pod kątem prostym, konfiguracja pustej mocy wyjściowej i wysoki moment obrotowy sprawiają, że idealnie nadaje się do środowisk, w których optymalizacja przestrzeni , płynne dostarczanie mocy , i długoterminowa niezawodność są niezbędne.

V.1 Systemy automatyki i przenośników

Na zautomatyzowanych liniach produkcyjnych, systemy przenośników wymagają stabilnego ruchu, wysokiej wydajności i precyzyjnej synchronizacji pomiędzy wieloma jednostkami napędzanymi. The Reduktor przekładni stożkowej z wałem drążonym serii JKAF doskonale sprawdza się w takich warunkach dzięki kompaktowej konstrukcji i możliwości bezpośredniego montażu na wale.

• Stały wyjściowy moment obrotowy: Zapewnia płynny transfer materiału nawet przy zmiennym obciążeniu.
• Wysoka wydajność: Utrzymuje energooszczędną pracę w ciągłych cyklach produkcyjnych.
• Niski poziom hałasu i wibracji: Krytyczne w środowiskach produkcji precyzyjnej.

V.2 Robotyka i sterowanie ruchem

Nowoczesne systemy robotyczne wymagają przekładni, które są w stanie wytrzymać zarówno dynamiczne przyspieszanie, jak i precyzyjne pozycjonowanie. The Reduktor przekładni stożkowej z wałem drążonym serii JKAF spełnia te potrzeby dzięki zoptymalizowanej strukturze mechanicznej i zmniejszonemu momentowi bezwładności.

• Przegubowe ramiona robota: Umożliwia kontrolę momentu obrotowego złącza przy minimalnym luzie.
• AGV (zautomatyzowane pojazdy kierowane): Ułatwia przenoszenie mocy pod kątem prostym w kompaktowej obudowie.
• Systemy pick-and-place: Zapewnia precyzyjny ruch obrotowy o niskim poziomie wibracji.

V.3 Sprzęt do transportu materiałów i podnoszenia

W przemyśle transportu materiałów reduktory są wymagane do wytrzymywania dużych obciążeń i zapewniania kontrolowanego ruchu. The Reduktor przekładni stożkowej z wałem drążonym serii JKAF szczególnie nadaje się do podnośniki , windy , i wózki dźwigowe , gdzie wzmocnienie momentu obrotowego i płynność ruchu mają kluczowe znaczenie.

V.4 Maszyny pakujące i przetwarzające żywność

• Cicha praca: Spiralne przekładnie stożkowe redukują hałas powstający podczas pracy, idealne do środowisk higienicznych lub o niskim poziomie hałasu.
• Czysty projekt: Gładka obudowa z aluminium lub żeliwa zapobiega gromadzeniu się resztek.
• Kompaktowa obudowa: Umożliwia integrację z maszynami do pakowania, etykietowania i cięcia.

V.5 Energia odnawialna i sprzęt ekologiczny

The Reduktor przekładni stożkowej z wałem drążonym serii JKAF jest również stosowany energia odnawialna systemy m.in napędy pomocnicze turbin wiatrowych , przenośniki biomasy , i mieszadła do uzdatniania wody . Przy takich ustawieniach reduktor musi wytrzymywać zmienne obciążenia i obciążenia środowiskowe, zachowując przy tym wysoką sprawność i odporność na zużycie.

V.6 Podsumowanie korzyści wynikających z zastosowania

• Wysoki moment obrotowy w kompaktowej konstrukcji: Umożliwia przenoszenie mocy w systemach o ograniczonej przestrzeni.
• Niski luz i precyzyjne ustawienie: Zapewnia płynną i dokładną kontrolę ruchu.
• Zredukowany hałas i wibracje: Niezbędne w przemyśle automatyzacyjnym i opakowaniowym.
• Instalacja bezpośrednia: Wyjście wału drążonego minimalizuje złożoność montażu.
• Wydłużony okres użytkowania: Dzięki trwałości spiralnej przekładni stożkowej i zoptymalizowanemu odprowadzaniu ciepła.

VI. Zalecenia dotyczące instalacji, konserwacji i bezpieczeństwa

VI.1 Wytyczne dotyczące instalacji

• 1. Podstawa i wyrównanie: Zamontuj reduktor na stabilnej, wolnej od wibracji powierzchni...
• 2. Połączenie wału: W przypadku zastosowań z wałem drążonym włóż wał napędzany do otworu drążonego...
• 3. Mocowanie i wsparcie: Wszystkie śruby i elementy montażowe należy dokręcić zgodnie ze specyfikacją momentu obrotowego...
• 4. Kontrola smarowania: Przed uruchomieniem urządzenia sprawdź, czy w obudowie przekładni znajduje się odpowiednia ilość i rodzaj smaru...
• 5. Kierunek obrotu: Sprawdź, czy wał wejściowy obraca się we właściwym kierunku...
• 6. Wstępne uruchomienie testowe: Przeprowadź test bez obciążenia przez 30–60 minut, aby zaobserwować hałas, wibracje i wzrost temperatury...

VI.2 Wymagania dotyczące smarowania i chłodzenia

• Rodzaj oleju: Stosuj syntetyczne oleje przekładniowe do ekstremalnych ciśnień (EP), przeznaczone do pracy w warunkach dużych obciążeń.
• Początkowa wymiana oleju: Wymień olej napełniony fabrycznie po pierwszych 500 godzinach pracy.
• Regularna konserwacja: Wymieniaj smar co 3 000–5 000 godzin pracy.
• Kontrola temperatury: Optymalna temperatura pracy powinna wynosić od 40°C do 80°C.
• Monitorowanie poziomu oleju: Regularnie sprawdzaj wziernik lub prętowy wskaźnik poziomu, aby upewnić się, że poziom oleju mieści się w wyznaczonym zakresie.

VI.3 Lista kontrolna rutynowej konserwacji

VI.4 Wspólny przewodnik rozwiązywania problemów

VI.5 Zalecenia dotyczące bezpieczeństwa

• Nie przekraczaj znamionowego momentu obrotowego ani prędkości: Praca poza określonymi limitami może spowodować awarię mechaniczną lub uszkodzenie przekładni.
• Odłącz zasilanie przed konserwacją: Przed przystąpieniem do serwisowania należy zawsze odizolować źródła prądu elektrycznego i poczekać na całkowite mechaniczne zatrzymanie.
• Stosuj osłony ochronne: Zakryj wszystkie obracające się wały, sprzęgła i odsłonięte koła zębate, aby zapobiec przypadkowemu kontaktowi.
• Zachowaj właściwe uziemienie: Upewnij się, że zespół jest prawidłowo uziemiony, aby zapobiec zagrożeniom elektrycznym.
• Unikaj zanieczyszczeń: Chronić obudowę przekładni przed kurzem, wilgocią i żrącymi substancjami chemicznymi.

VI.6 Wskazówki dotyczące długoterminowej wydajności

• Co roku przeprowadzaj analizę drgań, aby wykryć przedwczesne zużycie lub niewyważenie łożysk.
• Monitoruj trendy temperatury roboczej — stopniowy wzrost może wskazywać na pogorszenie smarowania.
• Zaplanuj kompleksowe przeglądy co 10 000 godzin pracy.
• Aby zmniejszyć naprężenia mechaniczne na wale drążonym, należy stosować wysokiej jakości akcesoria montażowe.
• Przechowuj jednostki zapasowe w czystym, suchym środowisku z odpowiednim uszczelnieniem olejowym, aby zapobiec korozji.

VII. Podsumowanie zalet i często zadawane pytania

VII.1 Kluczowe zalety

• Wysoka wydajność momentu obrotowego: Spiralne przekładnie stożkowe zapewniają ciągłe zazębienie zębów, umożliwiając płynne przenoszenie momentu obrotowego i minimalne straty energii.
• Kompaktowa i oszczędzająca miejsce konstrukcja: Konfiguracja pod kątem prostym i wyjście z wałem drążonym ułatwiają integrację w ciasnych zespołach przemysłowych.
• Niski poziom hałasu i wibracji: Spiralne zęby stożkowe i precyzyjne łożyska zapewniają cichą pracę.
• Elastyczna instalacja: Wał drążony umożliwia bezpośrednie połączenie z wałami napędzanymi lub zastosowaniami z wałem przelotowym.
• Trwałość i niezawodność: Hartowane przekładnie, zoptymalizowane smarowanie i solidna obudowa wydłużają żywotność.
• Wszechstronność: Nadaje się do przenośników, ramion robotycznych, systemów podnoszących, maszyn pakujących, sprzętu do przetwarzania żywności i zastosowań związanych z energią odnawialną.

VII.2 Często zadawane pytania (FAQ)

• Pytanie 1: Jaka jest różnica między reduktorem przekładni stożkowej z wałem drążonym serii JKAF a tradycyjnym reduktorem z prostym skosem?
  A1: Spiralne przekładnie stożkowe zazębiają się stopniowo na wielu zębach, zapewniając płynniejsze przenoszenie momentu obrotowego, większą nośność, niższy poziom hałasu i lepszą wydajność w porównaniu z prostymi przekładniami stożkowymi. Konstrukcja wału drążonego umożliwia bezpośrednie połączenie wału, redukując problemy z niewspółosiowością.
• Pytanie 2: Jak wybrać odpowiedni model reduktora serii JKAF do mojego zastosowania?
  A2: Należy wziąć pod uwagę wyjściowy moment obrotowy, przełożenie przekładni, prędkość wejściową, ograniczenia przestrzenne i orientację instalacji. Upewnić się, że średnica wału drążonego i przenoszony moment obrotowy odpowiadają wymaganiom wału napędzanego.
• Pytanie 3: Jakie praktyki konserwacyjne są niezbędne, aby zapewnić długoterminową wydajność?
  A3: Sprawdź poziom i stan oleju, sprawdź łożyska i uszczelki, monitoruj wibracje i hałas, zapewnij prawidłowe ustawienie, wymieniaj olej co 3 000–5 000 godzin i okresowo sprawdzaj śruby mocujące.
